伺服电机 SGMMV 标准型 额定值和规格
|
额 定 时 间： 连续
|
绝 缘 耐 压： AC600V 1分钟
|
|
振 动 等 级： V15
|
保 护 方 式： 15：全封闭自冷式IP42（除轴贯通部）
25：全封闭自冷式IP55（除轴贯通部）
|
|
绝 缘 电 阻： DC500V，10MΩ以上
|
|
环 境 温 度： 0～40°C
|
|
励 磁 方 式： 永磁形
|
环 境 湿 度： 20～80%（不得结露）
|
|
|
安 装 方 式： 法兰型
|
连 结 方 式： 直连
|
|
|
耐 热 等 级： 15B（UL:A）
25B
|
旋 转 方 向： 正转指令时从负载侧看逆时针（CCW）旋转
|
|
|
电压
|
DC24V/DC48V*3
|
|
伺服电机型号 SGMMV-���
|
B3E
|
B5E
|
B9E
|
A1E
|
A2E
|
A3E
|
|
额定输出*1
|
W
|
3.3
|
5.5
|
11
|
10
|
20
|
30
|
|
额定转矩*1,*2
|
N·m
|
0.0105
|
0.0175
|
0.0350
|
0.0318
|
0.0637
|
0.0955
|
|
瞬时
最大转矩*1
|
N·m
|
0.0263
|
0.0438
|
0.0875
|
0.0955
|
0.191
|
0.286
|
|
额定电流*1
|
Arms
|
1.5
|
1.5
|
1.7
|
2.1
|
2.0
|
2.9
|
|
瞬时
最大电流*1
|
Arms
|
3.6
|
3.7
|
4.1
|
6.1
|
5.8
|
8.6
|
|
额定转速*1
|
min-1
|
3000
|
|
最高转速*1
|
min-1
|
6000
|
|
转矩常数
|
N·m/Arms
|
0.00814
|
0.0132
|
0.0241
|
0.0172
|
0.0358
|
0.0358
|
|
转子转动惯量
|
kg·m2
|
4.41×10-8
|
7.96×10-8
|
2.21×10-7
|
2.72×10-7
(4.07×10-7)
|
4.66×10-7
(6.02×10-7)
|
6.68×10-7
(8.04×10-7)
|
|
额定功率
变化率*1
|
kW/s
|
2.50
|
3.85
|
5.54
|
3.72
|
8.71
|
13.7
|
|
额定
角加速度*1
|
rad/s2
|
2380000
|
220000
|
158000
|
117000
|
137000
|
143000
|
|
法兰尺寸
|
mm
|
�15
|
�25
|
|
配套伺服单元型号
SGDV-����
|
1R7E
|
2R9E
|
|
*1：
|
这些项目及转矩-转速特性的值是与SGDV型伺服单元组合运行后，电机线圈温度达到100°C的Typ.值。其它项目是20°C时的Typ.值。
|
|
*2：
|
额定转矩表示的是安装在下述尺寸的铝制散热片上且在环境温度为40°C时的连续容许转矩值。
|
|
|
SGMMV-B3E，-B5E，-B9E，-A1E，-A2E形：150×150×3mm
|
|
|
SGMMV-A3E形：250×250×6mm
|
|
*3：
|
根据伺服单元的主回路电压不同，转矩-转速特性会发生变化。
|
|
（注）
|
（ ）表示带制动器的电机的值。
|

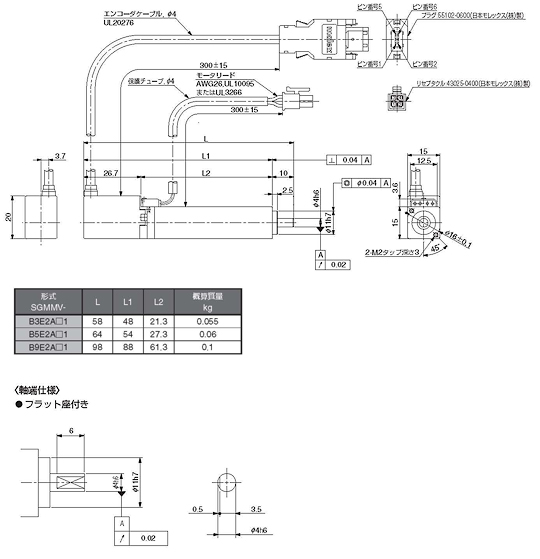

伺服电机 SGMMV （小容量 3.3W～11W）外形
|
电源电压（V）
|
减速机/法兰输出
|
保持制动器
|
额定输出（W）
|
|
DC24V
DC48V
|
无
|
无
|
· 3.3，5.5，11
|
|
|
|

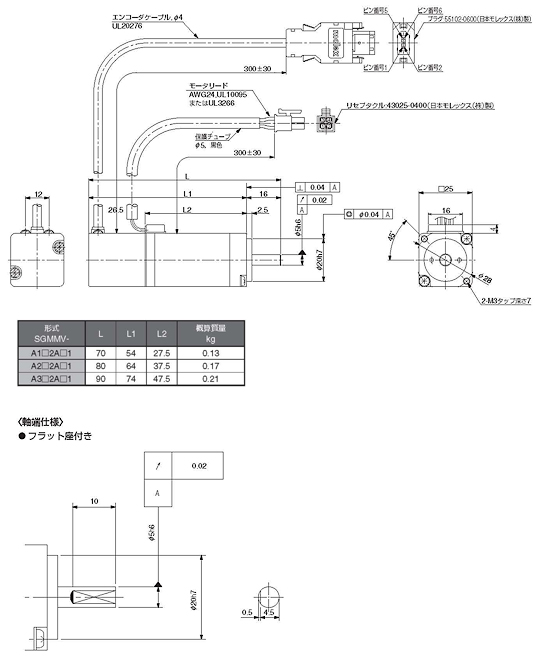

伺服电机 SGMMV （小容量 10W～11W）外形
|
电源电压（V）
|
减速机/法兰输出
|
保持制动器
|
额定输出（W）
|
|
DC24V
DC48V
|
无
|
无
|
· 10，20，30
|
|
|
|

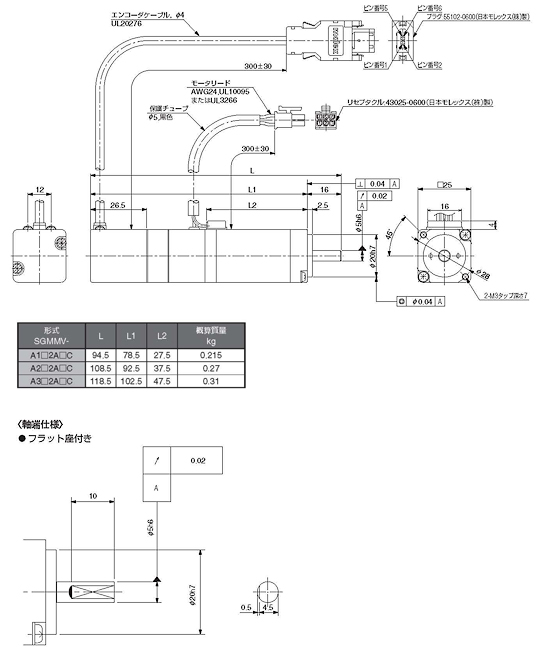

伺服电机 SGMMV （小容量 10W～30W）外形
|
电源电压（V）
|
减速机/法兰输出
|
保持制动器
|
额定输出（W）
|
|
DC24V
DC48V
|
无
|
带24V制动器
|
· 10，20，30
|
|
|
|
