MP2100 [JAPMC-MC2100]
通过连接伺服驱动器的运动网络的高速化，即使机械动作中，也可以在线切换增益、速度·转矩·位置控制，
能够自如地控制机械的动作。
|
特点1 丰富的运动API
|
|
我们备有51种运动API，客户只需灵活使用电脑，就可以自如地实现运动控制。
对使用电脑应用程序控制运动指令的客户，非常方便。
|
|
特点2 高同步性运动网络通信速度10Mbps
|
|
通过连接伺服驱动器的运动网络的高速化，即使机械动作中，也可以在线切换增益、速度·转矩·位置控制，能够自如地控制机械的动作。
|
|
特点3 简单调试
|
|
可以自动识别MP2100连接着的I/O或伺服驱动器，不需要任何定义输入。
|
|
特点4 配备新梯形图编辑器&应用转换功能
|
|
通过Windows编程，提高操作性的同时，还配备从运动控制器MP910到MP2100的转换功能。
并且从设计到维护可以提供一应支持，配备各种便利功能。
|
MP2100 规格
● 一般规格
|
项 目
|
规 格
|
|
物
理
环
境
|
使用环境温度
|
0～+55℃*
|
|
保存环境温度
|
-25～+85℃
|
|
使用环境湿度
|
30～95%RH（不得结露）
|
|
保存环境湿度
|
5～95%RH（不得结露）
|
|
污染度
|
以JIS B3501为准（污染度1）
|
|
耐腐蚀性
|
不得有易燃、腐蚀性气体
|
|
使用高度
|
海拔高度2000m以下
|
|
电
气
运
行
条
件
|
抗干扰
|
以EN6100-6-2，EN55011（Group 1 Class A）为准
电源干扰（FT干扰）：2kV以上、1分钟
放射干扰（FT干扰）：1kV以上、1分钟
|
|
机
械
运
行
条
件
|
耐振动
|
以JIS B3502为准
1. 振动频率 16.7Hz
振动强度 14.7m/s2
3方向各2小时
2. 振动频率 10～57Hz
振动幅度 单边振幅0.075mm
3. 振动频率 57～150HZ
振动强度 恒加速度9.8m/s2
|
|
抗冲击强度
|
冲击大小：峰值加速度147m/s2（15G）
作用时间11ms：各轴2次
|
|
设置条件
|
接地
|
D种接地
|
|
冷却方式
|
自然风冷
|
*：安装PO-01时，请在0～+50℃的范围内使用。
● MP2100、MP2011M基板
|
项 目
|
规 格
|
|
JEPMC-BU2200(MBU-01)
|
|
电源
|
输入电源电压：DC5V±5%
|
|
尺寸
|
106.68×174.63mm PCI半长
|
|
运动网络
|
MECHATROLINK-Ⅱ MP2100：单回路，MP2100M：双回路
单回路最多可连接21站伺服、I/O（其中，伺服最多为16轴）
传送速度：10Mbps（MECHATROLINK-Ⅱ）
传送距离：最大100m（使用MECHATROLINK-Ⅱ中继器的场合）
|
|
输入输出信号
|
输入：DI5点（内部1点兼用中断），DC24V 4mA 源型/漏型输入
输出：D04点，DC24V 100mA 集电极开路输出
|
|
扩张构成
|
MP2100
|
135g
|
|
MP2100M
|
210g
|
● 主电脑的规格
|
项 目
|
规 格
|
|
硬件
|
机型
|
DOS/V机器（NEC9800系列除外）
|
|
CPU
|
Pentium 200Mhz以上（建议使用Pentium 400Mhz以上）
|
|
寄存器容量
|
36
|
|
HDD容量
|
剩余空间500MB以上
|
|
显示器
|
分辨率800×600以上（建议1024×768）
|
|
扩展插槽*
|
PCI半长插槽×1插槽
|
|
中断
|
使用1级（可进行IRQ工程设计）
|
|
I/O存储器*
|
使用32kB共享存储
|
|
软件
|
OS
|
Windows 2000 Professional SP1以上、Windows XP、Windows Vista、Windows 7
（*都是32bit版OS下动作）
|
|
Web浏览器
|
Microsoft IE 5.5 SP2以上
|
|
开发语言
|
Microsoft Visual C/C++ 6.0 SP5以上
Microsoft Visual Basic 6.0 SP5以上
Microsoft Visual C++ .Net 2003 Microsoft .NET Framework 1.1以上
Microsoft Visual Basic .Net 2003 Microsoft .NET Framework 1.1以上
Microsoft Visual C++ .Net 2005 Microsoft .NET Framework 2.0以上
Microsoft Visual Basic .Net 2005 Microsoft .NET Framework 2.0以上
|
*：使用1套MP2100时的数据。在同一主电脑中使用多套时，需要上述数据乘以套数的资源。
运动控制器 MP2100 外形

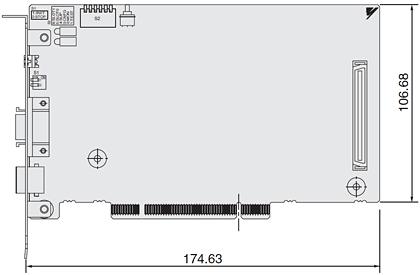

● MP2100基板：PCI半长尺寸（单位：mm）
● 64点输入输出模块（单位：mm

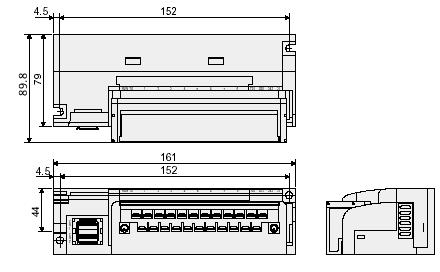

● 计算器模块、脉冲输出模块（单位：mm）
